產品概述

GIS以結構緊湊、可靠性高等優點已成為超、特高壓電力系統中的主流設備。隨著GIS的廣泛應用，GIS設備運行可靠性引起了國際社會和電力部門的普遍關注。從近40年運行經驗來看，絕緣故障始終是影響GIS可靠性的重要原因之一，局部放電是導致GIS設備絕緣劣化直至閃絡故障發生的主要表現形式。GIS內部一旦出現絕緣故障，極易造成設備故障，將破壞電力系統正常運行，給國民經濟和社會正常秩序造成不良影響。因此，實現對GIS局部放電在線檢測意義重大。

局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量?jī)煞N新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清除的判斷該電力設備的運行狀態。

功能特點

※ 體積小，重量輕，攜帶方便，便于現場使用。

※ HFCT測量采用波形模式、統計模式（峰值圖、PRPD圖、PRPS圖）、脈沖模式等多種測量方式。

※ 超聲（US）測量采用波形模式、連續模式、相位模式等多種測量方式。

※ 時域波形多周波顯示模式，精準判斷干擾與放電。

※ 軟件提供放電譜圖專家?guī)煲约爸悄茉\斷系統，精確判斷故障放電類型。

※ 通過測量超聲波信號的聲壓大小，推測放電的強弱，能精確定位局部放電位置。

※ 具備數據保存功能，可以實現數據回放功能。

※ 巡檢數據可通過SD卡或者U盤等導出到PC機中，從而完成用戶報告的創建。

本產品主要由以下幾部分組成：

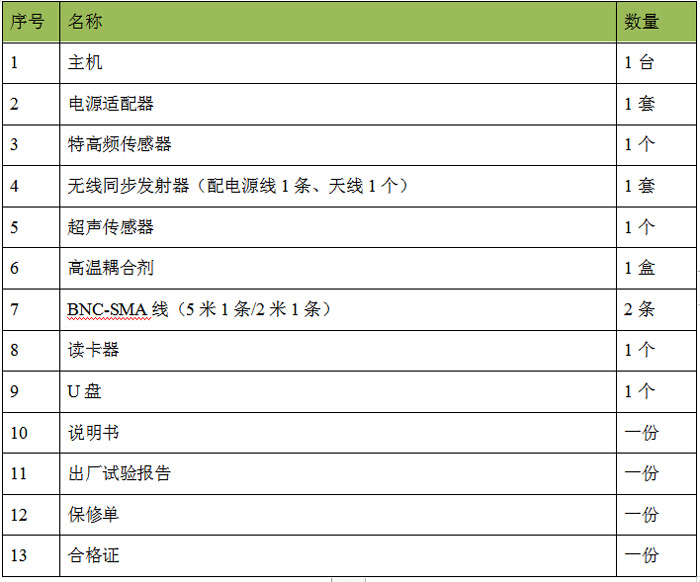

表3-1 產品組成部分表

檢測原理

特高頻(UHF)法檢測原理

電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于1ns，并激發頻率高達數GHz 的電磁波。局部放電檢測特高頻（UHF）法基本原理是通過UHF 傳感器對電力設備中局部放電時產生的超高頻電磁波（300MHz ≤ f ≤ 3GHz ）信號進行檢測，從而獲得局部放電的相關信息，實現局部放電監測。根據現場設備情況的不同，可以采用內置式超高頻傳感器和外置式超高頻傳感器。如圖4-1所示為特高頻檢測法基本原理示意圖。由于現場的電暈干擾主要集中300MHz 頻段以下，因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。

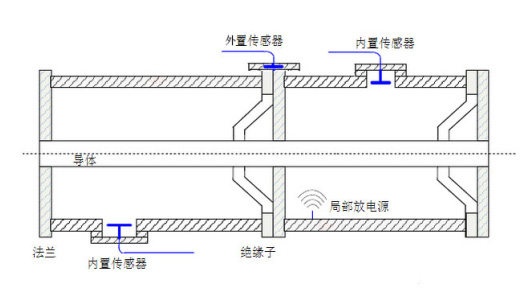

圖4-1 特高頻檢測法基本原理示意圖

超聲波(US)法檢測原理

局部放電發生前，放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變，打破了平衡狀態，引起周圍粒子發生震蕩性機械運動，從而產生聲音或振動信號，如圖4-2所示。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系，不受電器方面的干擾，但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大，超聲波檢測法的檢測范圍有限，但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于20kHz的信號能夠被人耳聽到而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，推測放電的強弱。此外超聲波法還具有可探測不同類型的故障，如懸浮、尖端、沿面等，可在線檢測不影響設備正常運行，具有很高的靈敏度，良好的抗電磁干擾能力以及具有定位準確度高等優點。

圖4-1 GIS局放超聲檢測原理圖

技術參數

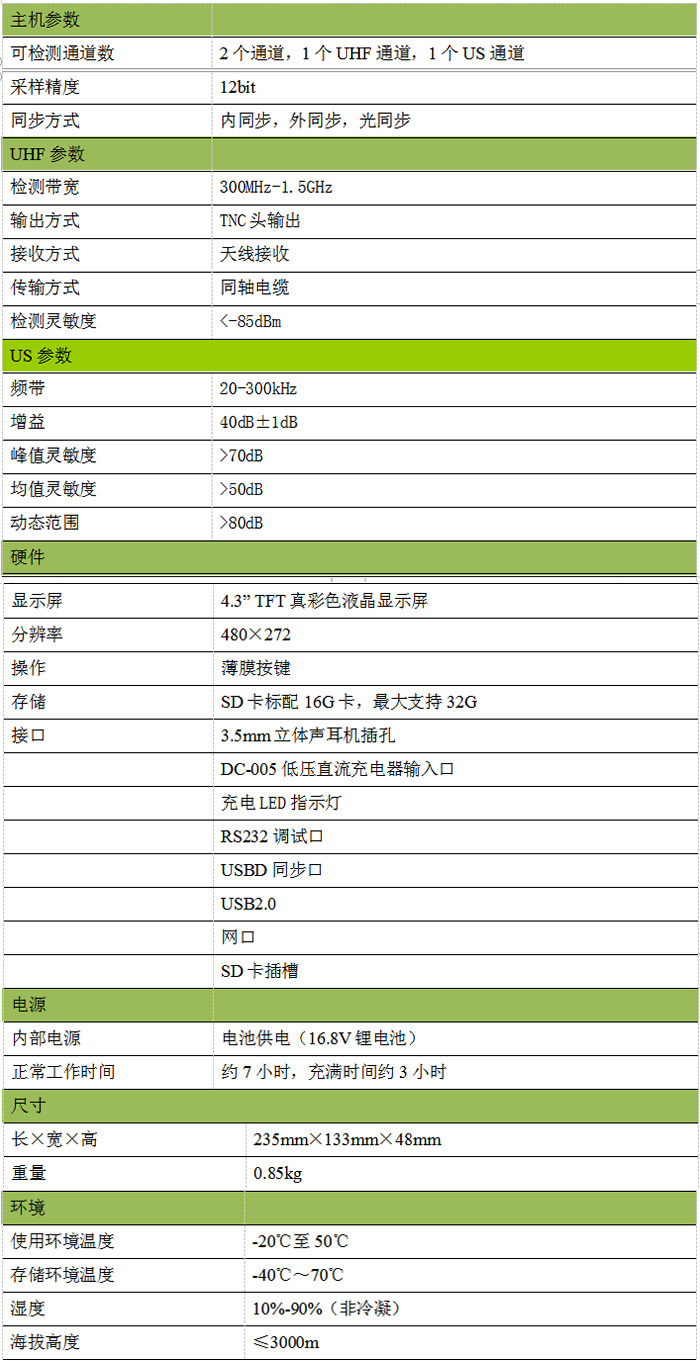

 表5-1 技術參數表

【說明書下載】
