產品概述

局放綜合分析儀（以下簡稱為局放儀）采用全新技術實現的新一代高性能數字化局放測量分析儀器。本產品為多信號通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外，還擁有對故障設備故障點精準定位的功能，設備內嵌專家診斷系統，可對不同放電類型進行精確判別，同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測。真正實現了局放測量、定位、在線監測多功能合為一體。

本局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、定位及故障診斷。

本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC270、國家標準GB7354-2003《局部放電測量》（Partial Discharge measurements）和《電力設備局部放電現場測量導則》DL 417-91標準要求。

引用標準

Ø      IEC60270《局部放電測量》

Ø      GB1094《電力變壓器》

Ø      IEC6067.11《干式變壓器》

Ø      IEC60885-3《整根擠包電纜局放試驗》

Ø      GB1094《電力變壓器》

Ø      GB1207《電壓互感器》

Ø      GB12706.4《電力電纜附件試驗要求》

Ø      GB/T3048.12《電線電纜電性能試驗方法局放試驗》

Ø      GB/T16927《高電壓試驗技術》

Ø      GB/T7354《局部放電測量》

Ø      GB1208《電流互感器》

Ø      DL417《電力設備局部放電現場測量導則》

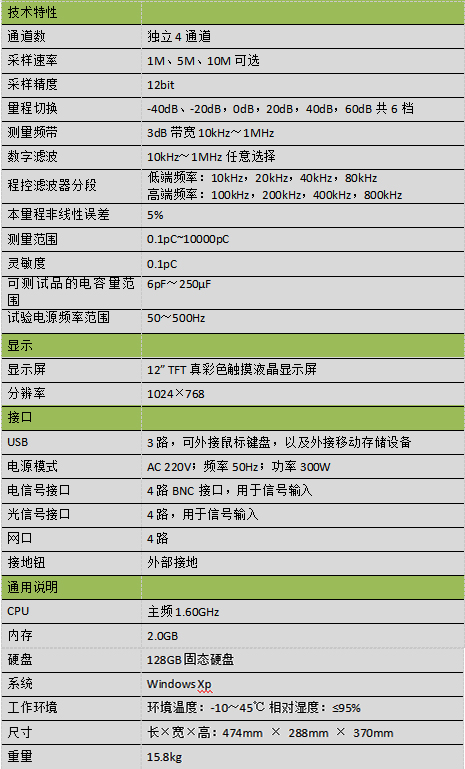

技術參數
